《面向“好房子”建设好材料选用指南》结构构件与材料专篇——U型件连接快装轻型桁架
编者按：建设安全舒适绿色智慧的“好房子”是提升建筑品质，满足人民群众对美好生活需求的重要举措。为方便建设、设计、施工等单位人员和广大人民群众了解、选择和用好相关建材产品，充分发挥好材料对“好房子”的支撑作用，住房和城乡建设部科技与产业化发展中心根据《中华人民共和国科学技术进步法》《中华人民共和国促进科技成果转化法》，基于现有工作基础和相关研究成果，经公开征集、专家审查、结果公示，筛选了46项“好房子”建设适用建材产品，编写了《面向“好房子”建设好材料选用指南》。现节选《指南》内容予以展示，为有关单位和个人了解和选用建材产品提供参考。
1.产品介绍
U型件连接快装轻型桁架由冲压成型的标准U型件与镀锌方钢管、矩形钢管通过自攻螺丝连接而成，克服了镀锌薄壁焊接钢管桁架运输不便、容易产生较大变形、镀锌层破坏等不足。U型件连接快装轻钢桁架中的弦杆、腹杆均采用壁厚小于3.0mm的镀锌方钢管或矩形钢管，钢材为Q235B或Q355B。U型件由厚度为1.0～3.0mm的Q235B或Q355B镀锌钢板冲压而成，U型件两腹板上设计了若干有规律排列的竖向凸痕，两腹板凸痕之间均匀冲压若干引孔，以便U型件与方钢管、矩形钢管的自攻螺丝连接，并保证腹杆角度不同的节点均能采用同一U型件。

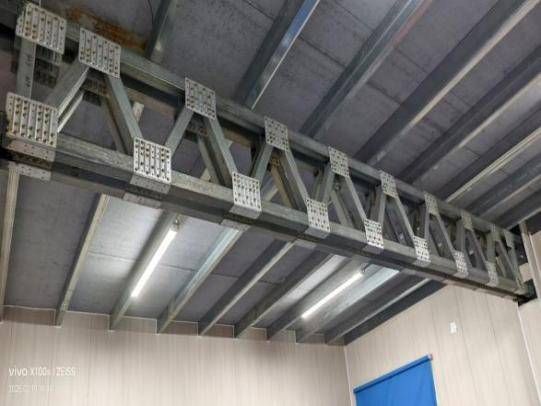

图1 U型件连接快装轻钢桁架实物图

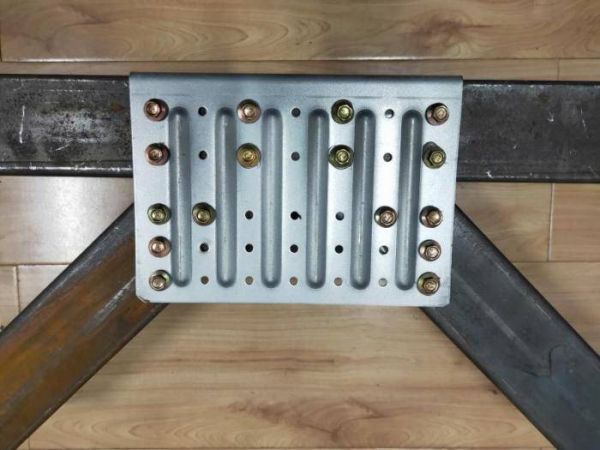

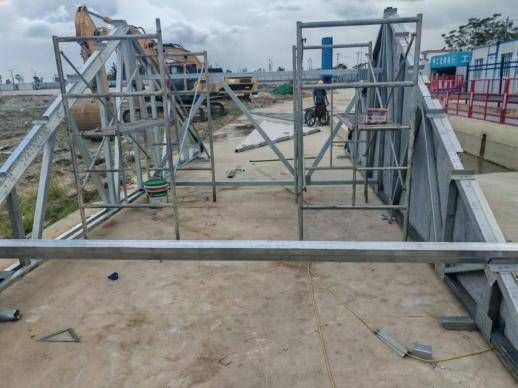

图2 U型件实物图
2.适用范围与使用要点
适用范围：U型件连接快装轻钢桁架适用于低层建筑的6m跨以内的楼面桁架梁、屋架，特别适合于形状复杂的屋盖结构；跨度小于30m的厂房及公用建筑的屋架或桁架，以及轻钢结构的造型骨架。
使用要点：按详图切割钢管杆件、冲压U型件，严控尺寸与角度误差，保证匹配精度。在平台设控制点摆放杆件，用U型件套节点，以1-2颗自攻螺丝初固定，复测尺寸后满装螺丝。单榀设1-2个吊点，跨度＜9m可地面拼装整体吊装，设4个吊点。全程严控尺寸偏差与螺丝安装位置。

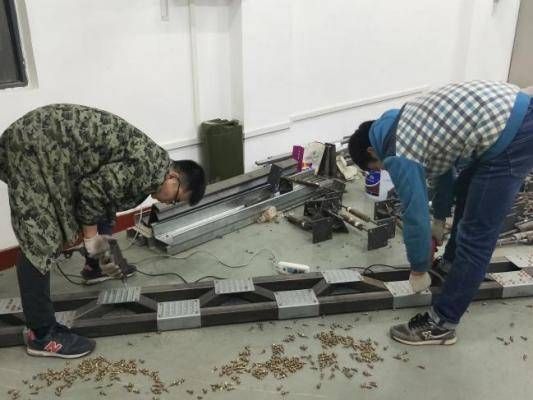

图3 轻钢桁架的现场拼装图

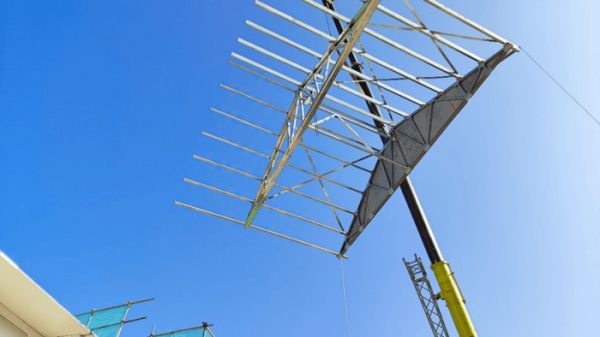

图4 轻钢屋架的整体吊装图
3.应用情况
武汉理工大学的U型件连接快装轻钢桁架已在低层建筑中得到广泛应用，包括屋架、楼面梁等，以及30m跨以内的宴会厅、售楼部、厂房等。
典型工程案例：三亚崖州湾样板房位于海南省三亚市崖州湾科技城，2024年12月完工。该样板房进深6.0m，总长10.1m，屋盖从墙面、檐口外挑1.5m和0.6m，建筑面积60.6㎡。屋盖恒荷载为0.3kN/㎡，活荷载0.5kN/㎡，风荷载0.85kN/㎡，吊顶荷载0.1kN/㎡。楼盖和屋盖主受力构件为武汉理工大学的U型件连接快装轻钢桁架，其底标高6.15m，搁置在预制装配式混凝土墙顶。楼面桁架及屋架跨度均为6m，间距3.3m，楼面桁架高500mm，屋架中间高1.77m。楼面桁架及屋架上下弦杆均采用□60×2mm，腹杆为□60×30×2mm，U型件为U100×2.5mm，均为Q235B热镀锌钢板制成。
图5 三亚崖州湾样板房轻钢屋架组装现场图

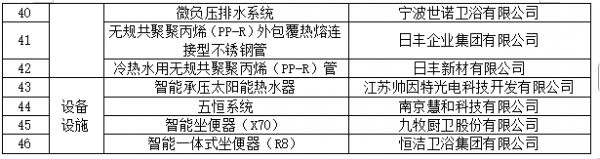

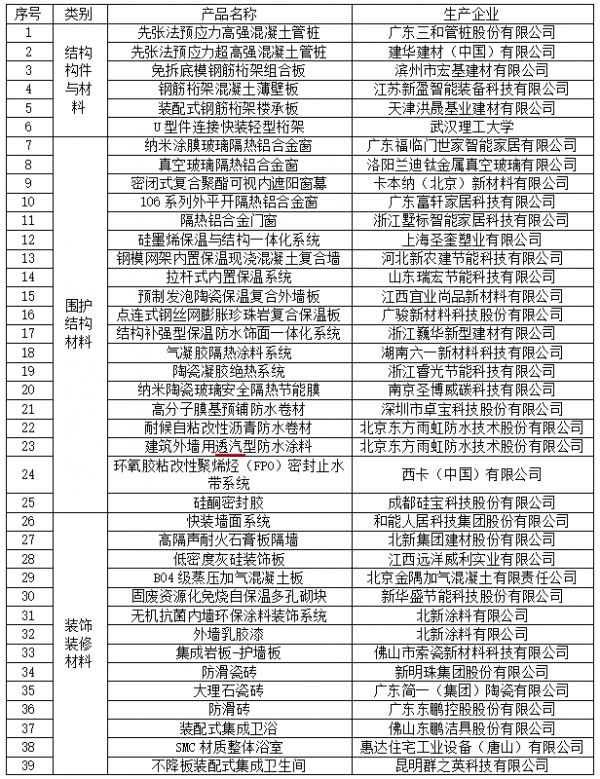

“好房子”建设适用建材产品一览表
住房和城乡建设部科技与产业化发展中心（住房和城乡建设部住宅产业化促进中心）是直属住房和城乡建设部的事业单位，主要职责包括：住房和城乡建设领域的技术与经济政策、法规、标准、规范以及发展规划的研究与相关组织管理，相关技术成果的评估推广和认证转化，开展技术咨询服务、国际交流与合作业务，华夏建设科学技术奖的组织管理，牵头主办中国国际住宅产业暨建筑工业化产品与设备博览会。中心积极推动新型建材研发应用，组织开展好材料支撑“好房子”、绿色建材推广应用等工作，为提升建筑品质和绿色低碳水平，推进现代化人民城市建设提供技术支撑。
查看《U型件连接快装轻型桁架》更详细技术内容，请点击以下网页
https://www.cstid.org.cn/kjcx/004013/004013001/20260226/d83d10f4-d159-4ba6-b83b-dcabeb51cf77.html
