平面变压器研发取得重大进展，成本恐将平民化
近年来，PD快充领域的平面变压器专利技术一直掌握在头部品牌企业手中，导致整个市场应用平面变压器的PD快充成本一直居高不下。2020年柔性磁电公司迎来重大技术突破，平面变压器成本即将平民化。
一、什么是平面变压器
平面变压器是业内一直在尝试使用的一种新型高频铁氧体电感元件。由于平面变压器造型方正，适合于平面贴装，方便设计，并可使各类型电子产品实现轻薄小型化。与常规的变压器相比，平面变压器除了结构体积上的优势之外，还具有电流密度高、效率高、漏感低、发热量小，散热性好等优点。
基于这些性能优势，平面变压器已经在消费电子、汽车电子、医疗设备、工业控制等多种领域引起重视，并已在PD快充领域实现规模应用。

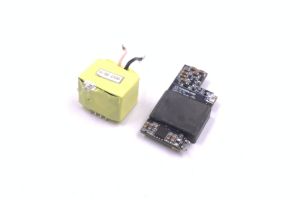

在消费类电源领域，PD快充采取传统绕线变压器的设计，产品几乎占据将近三分之一的内部空间，产品的极难实现小型化设计。如果使用平面变压器设计的快充产品，不仅布局更加简单，体积也可以得到优化，工程师可轻松实现小型化设计。
二、平面变压器在氮化镓快充中的应用
随着大功率快充对能量密度比的极致要求，加上氮化镓第三代半导体在快充上的应用，功率器件的开关频率大幅提升，超过100KHz的频率成为新起点。开关频率的提升，也对变压器的选型带来新的挑战。
平面变压器已在PD快充行业得到大规模商用，并且呈现出了两种应用类型，分别是多层PCB+磁芯组合;多层PCB+磁芯+同步整流电路的组合。两者在具体使用中各有千秋，也呈现出不同的应用代表。
单纯PCB+磁芯组合平面变压器。这类变压器具有通用性强，方便大规模生产的特点，在各类功率快充中能经常看到。
PCB+磁芯+同步整流电路的平面变压器。这类变压器近期也开始在PD快充中得到应用，跟以往的平面变压器不一样的地方，在于变压器上的PCB也承载了电路的分工，PCB板面有众多阻容和功率器件。
三、高密度快充带动平面变压器的市场需求
平面磁学是一种多物理量的矢量表现形式，也是学术界一直创新研究的领域。使用平面变压器是目前高频高功率密度功率转换产品中最经济的解决方案之一。
近两年的消费类电源领域，随着PD快充市场的爆发以及氮化镓技术的成熟，高效率、高功率、小体积的电源产品成为了市场发展新风向。平面变压器也逐渐成为广大工程师青睐的器件，并获得众多行业标杆企业认可，开始在氮化镓PD快充产品中大显身手。
目前华为、小米、三星、OPPO、vivo、联想等众多一线手机品牌、PC品牌已经在多款快充电源中导入平面变压器，并配合开发了多款主流机型的标配充电器，以实现更高的功率密度，让配件更轻便、易携带。
在行业发展趋势以及众多标杆品牌的推动下，平面变压器开始被越来越多的企业应用，市场需求量也日益增加。
四、平面变压器研发取得重大突破
相比传统的绕线变压器而言，平面变压器的设计需要很强的理论水平及经验，研发设计难度高。同时，日益增加的市场需求，亟待通过技术革命实现成本的平民化。
不同于前述两个平面变压器技术路径——1.多层PCB+磁芯组合2.多层PCB+磁芯+同步整流电路的组合，深圳市柔性磁电技术有限公司独辟蹊径，经长时间研究，将电子学、平面磁学、材料学创新融合，研发出多项平面变压器的专利技术，该专利技术有如下优势：1.产品一致性好，便于规模化生产;2.引脚引出及分散，加大了散热面积，加大了承载电流能力，增强了可靠性;3.可以灵活调整技术参数，实现工程师自由串并联，适用于不同的电路拓扑;4.打样周期缩短至一周，样品成本大大降低。
深圳市柔性磁电技术有限公司在平面变压器将多年研究技术积累经验转化成EDA设计及仿真软件，让平面变压器设计工程师可以通过仿真软件来模拟实际的电路，使平面变压器设计更合理、更简单、更可靠.EDA仿真技术，提高平面变压器设计效率，能快速响应客户需求。
柔性磁电公司自主研发的无人化生产线将物联网、电气自动化、机械自动化等多项技术融合在一起，形成跨平台的自动化生产系统，大大提高了平面变压器的生产效率和产品性能的一致性。
五、柔性磁电 平面变压器在快充电源领域的产品应用
据了解，柔性磁电公司已有几款平面变压器产品进入量产定型。以下是柔性磁电针对快充电源领域推出的几款平面变压器案例：

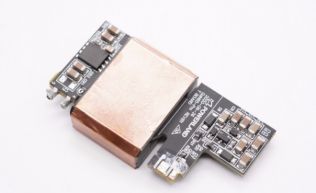

此款输出功率为25W的平面变压器采用R19磁芯，适用于反激拓扑架构快充电源的开发，开关频率50-500kHz。

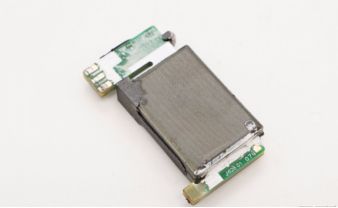

此款平面变压器输出功率为65W，采用RXCD17.5磁芯，适用于反激拓扑架构，开关频率50-500kHz。

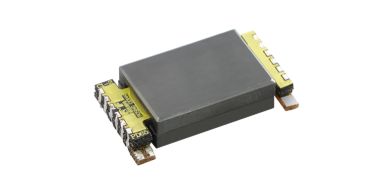

具备75W输出功率的平面变压器采用EDBI25.4磁芯，适用于有源钳位拓扑架构， 开关频率50-500kHz。

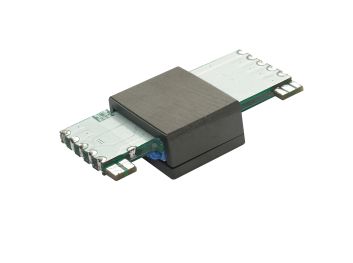

此款平面变压器支持最大138W输出功率，搭配PQ3230磁芯，适用于反激拓扑架构，开关频率50-500kHz。
总结
平面变压器在大功率、高功率密度PD快充行业将会成为主流应用。深圳市柔性磁电技术有限公司的平面变压器成本逐步趋于平民化，极具竞争优势及产业化潜力，将助力平面变压器在大功率快充行业大规模商用。
